検定比図の表示

検定比図を出力します。

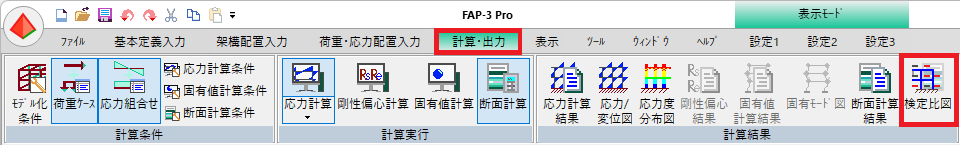

1.[計算･出力]メニューから[検定比図の表示]を選択する

2.出力する項目を設定する

ここでは初期設定のまま、[OK]ボタンをクリックします。

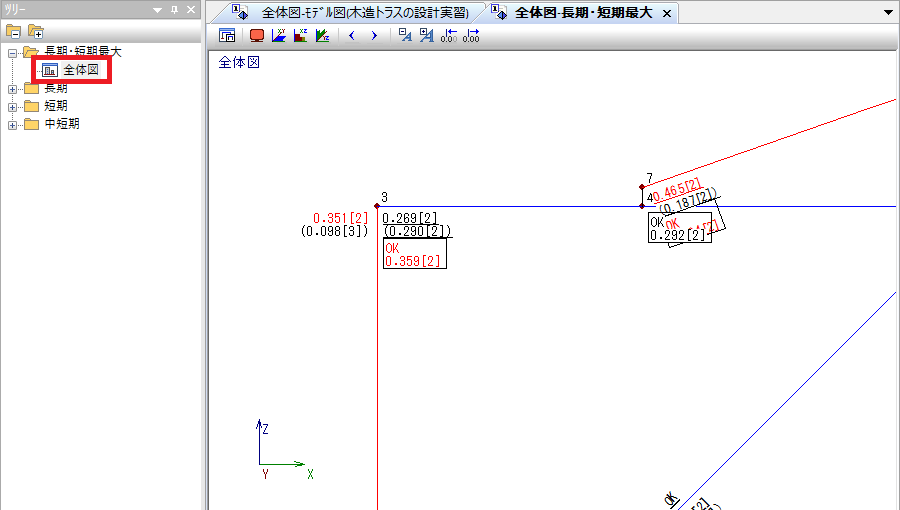

検定比図ウィンドウに検定比図が表示されます。
ツリーウィンドウで、応力組合せを選択します。

📝表示設定の変更
検定比図ウィンドウを表示すると、リボンメニューに[検定比図]が表示されます。
[検定比表示]をクリックすると、検定比図ウィンドウで表示する部材や項目を設定することができます。

3.検定比図ウィンドウを閉じる

確認が終わったら、検定比図ウィンドウの[×]ボタンをクリックし、モデル図に戻ります。

📝複数のウィンドウが開いている場合は、表示したいウィンドウをクリックすると、そのウィンドウがアクティブになり、ツリーメニューやリボンの表示が切り替えることができます。
操作は「2.6 応力計算|応力/変位図の表示」の「📝ウィンドウの切り替え」を参照してください。
